顶管法、定向钻进穿越技术、大断面矩形通道掘进施工技术

时间：2023-07-30  浏览：276次

顶管法、定向钻进穿越技术、大断面矩形通道掘进施工技术！

一、非开挖埋管施工技术的技术内容

非开挖埋管施工技术应用较多的主要有顶管法、定向钻进穿越技术以及大断面矩形通道掘进技术。

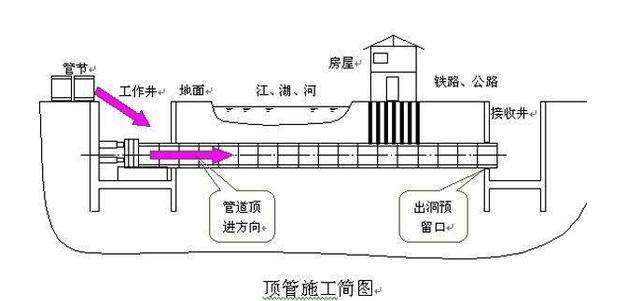

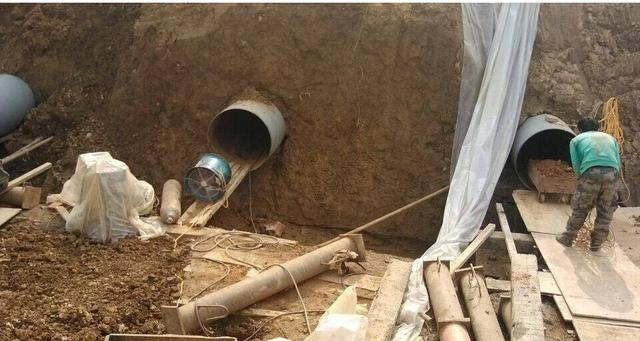

（1）顶管法

顶管法是在松软土层或富水松软地层中敷设管道的一种施工方法。随着顶管技术的不断发展与成熟，已经涌现了一大批超大口径、超长距离的顶管工程。混凝土顶管管径zui大达到4000mm，一次顶进zui长距离也达到2080m。随着大量超长距离、超大口径顶管工程的出现，也产生了相应的顶管施工新技术。

（1）为维持超长距离顶进时的土压平衡，采用恒定顶进速度及多级顶进条件下螺旋机智能出土调速施工技术；该新技术结合分析确定的土压合理波动范围参数，使顶管机智能的适应土压变化，避免大的振动。

（2）针对超大口径、超长距离顶进过程中顶力过大问题开发研制了全自动压浆系统，智能分配注浆量，有效进行局部减阻。

（3）超长距离、多曲线顶管自动测量及偏离预报技术是迄今为止zui为适合超长距离、曲线顶管的测量系统，该测量系统利用多台测量机器人联机跟踪测量技术，结合历史数据，对工具管导引的方向及幅度作出预报，极大地提高了顶进效率和顶管管道的质量。

（4）预应力钢筒混凝土管顶管（简称JPCCP）拼接技术，利用副轨、副顶、主顶全方位三维立体式进行管节接口姿态调整，能有效解决该种新型复合管材高精度接口的拼接难题。

（2）定向钻进穿越

根据入土点和出土点设计出穿越曲线，然后根据穿越曲线利用穿越钻机先钻出导向孔、再进行扩孔处理，回拖管线之后利用泥浆的护壁及润滑作用将已预制试压合格的管段进行回拖，完成管线的敷设施工。其新技术包括：

1）测量钻头位置的随钻测量系统，随钻测量系统的关键技术是在保证钻杆强度的前提下钻杆本体的密封以及钻杆内永久电缆连接处的密封。

2）具有孔底马达的全新旋转导向钻进系统，该系统有效解决了定子和轴承的寿命问题以及可以按照设定导向进行旋转钻进。

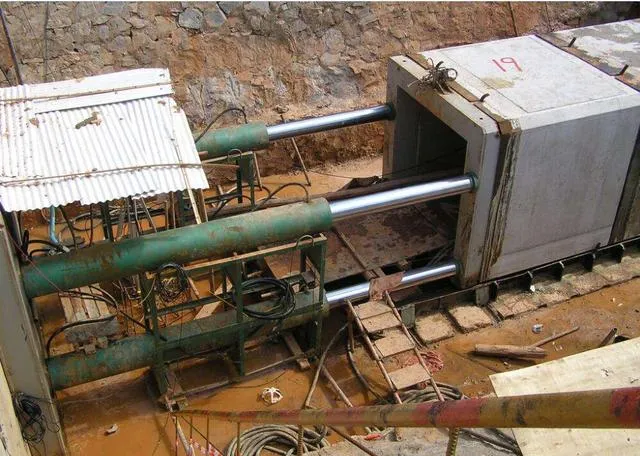

（3）大断面矩形地下通道掘进施工技术

利用矩形隧道掘进机在前方掘进，而后将分节预制好的混凝土结构件在土层中顶进、拼装形成地下通道结构的非开挖法施工技术。矩形隧道掘进机在顶进过程中，通过调节后顶主油缸的推进速度或调节螺旋输送机的转速，以控制搅拌舱的压力，使之与掘进机所处地层的土压力保持平衡，保证掘进机的顺利顶进，并实现上覆土体的低扰动；在刀盘不断转动下，开挖面切削下来的泥土进入搅拌舱，被搅拌成软塑状态的扰动土；对不能软化的天然土，则通过加入水、粘土或其他物质使其塑化，搅拌成具有一定塑性和流动性的混合土，由螺旋输送机排出搅拌舱，再由专用输送设备排出；隧道掘进机掘进至规定行程，缩回主推油缸，将分节预制好的混凝土管节吊入并拼装，然后继续顶进，直至形成整个地下通道结构。

大断面矩形地下通道掘进施工技术施工机械化程度高，掘进速度快，矩形断面利用率高，非开挖施工地下通道结构对地面运营设施影响小，能满足多种截面尺寸的地下通道施工需求。

二、技术指标

（1）顶管法

（1）根据工程实际分析螺旋机在不同压力及土质条件下的出土能力变化趋势，设计设定出适应工程的螺旋机智能调速功能，应对不同土层对出土机制的影响；

（2）利用带球阀和有自动开闭的压浆装置，结合智能操控平台，使每个注浆孔都被纳入自动控制范围，远程操控、设定压浆参数，合理分配压浆量，在比较坚硬的卵石土层应设定多分配压浆量，比较松软、富水土层少压浆或可不压，起到有的放矢的功效；

93）预应力钢筒混凝土管顶管施工承压管道，采用特制的中继环系统，中继环承插口应按照预应力钢筒混凝土管承插口精度要求制作，保证与其他管节接口密封性能良好；

94）预应力钢筒混凝土顶管管节接口拼接施工，利用三维立体式拼接系统时，在承插口距离临近时，应控制顶进速度0.001m/s，宜慢不宜快。
